Як зібрати домашній акумулятор з елементів LiFePO4: Покрокова DIY інструкція

Енергетична незалежність перестала бути просто модним трендом і перетворилася на нагальну потребу для багатьох власників будинків та квартир. Відключення електроенергії, зростання тарифів та бажання використовувати “зелену” енергію від сонячних панелей змушують шукати надійні рішення для резервного живлення. Готові системи на ринку коштують чимало, тому все більше ентузіастів цікавляться питанням: як зібрати домашній акумулятор з елементів LiFePO4 самостійно?

Це завдання цілком під силу людині з базовими технічними навичками, а економія бюджету може сягати 50% порівняно з купівлею заводського аналога. У цій статті ми розглянемо ключові етапи створення власного павербанку для дому.

Чому саме LiFePO4 (літій-залізо-фосфат)?

На порталі Trendowire ми часто аналізуємо сучасні технології, і можемо впевнено сказати: LiFePO4 наразі є золотим стандартом для стаціонарних систем зберігання енергії.

На відміну від традиційних літій-іонних (Li-ion) батарей, які використовуються в телефонах чи ноутбуках, LiFePO4 мають низку критичних переваг для домашнього використання:

Безпека: Вони хімічно стабільні. Ризик теплового розгону та займання при пошкодженні або перезаряді мінімальний. Для домашнього використання це аргумент №1.
Довговічність: Якісні комірки LiFePO4 витримують від 4000 до 8000 циклів заряду/розряду (залежно від глибини розряду) до втрати 20% ємності. Це означає 10-15 років щоденної роботи.
Стабільна напруга: Вони тримають стабільну напругу протягом майже всього циклу розряду, що корисно для інверторів.

Етап 1: Планування та закупівля компонентів

Перш ніж хапатися за викрутку, потрібно визначитися з конфігурацією. Найпопулярніші системи для дому — це 24В або 48В.

Номінальна напруга однієї комірки LiFePO4 становить 3.2В.

Для системи 24В вам знадобиться 8 комірок, з’єднаних послідовно (схема 8S).
Для системи 48В (найбільш ефективна для потужних інверторів) потрібно 16 комірок (схема 16S).

Що вам знадобиться:

Призматичні комірки LiFePO4: Обирайте перевірені бренди (наприклад, EVE, CATL, Lishen) однакової ємності (наприклад, 280Ah) та з однієї партії.
BMS (Battery Management System): Це “мозок” вашого акумулятора. Плата BMS захищає від перезаряду, перерозряду, короткого замикання та балансує напругу між комірками. Економити на BMS небезпечно.
З’єднувальні шини (Busbars) та гайки: Зазвичай йдуть у комплекті з комірками.
Силові дроти та клеми: Відповідного перерізу для вашого максимального струму.
Ізоляційні матеріали: Текстоліт або спеціальні пластикові розділювачі між комірками.
Корпус та система стиснення: Комірки LiFePO4 рекомендується тримати під певним тиском для подовження терміну служби.

Етап 2: Попереднє балансування (Top Balancing)

Це критично важливий крок, який часто ігнорують новачки. Коли ви отримуєте нові комірки, вони можуть мати трохи різний рівень заряду (SOC). Якщо зібрати батарею відразу, BMS буде дуже довго вирівнювати їх, а повна ємність збірки буде обмежена “найслабшою” коміркою.

Як зробити Top Balancing:

З’єднайте всі комірки паралельно (всі плюси разом, всі мінуси разом).
Використовуйте лабораторний блок живлення, виставивши напругу 3.65В (максимальна напруга для LiFePO4).
Заряджайте цей великий паралельний блок, доки струм не впаде майже до нуля.

Цей процес може зайняти кілька днів, але він гарантує, що всі елементи будуть ідеально синхронізовані на верхньому порозі напруги.

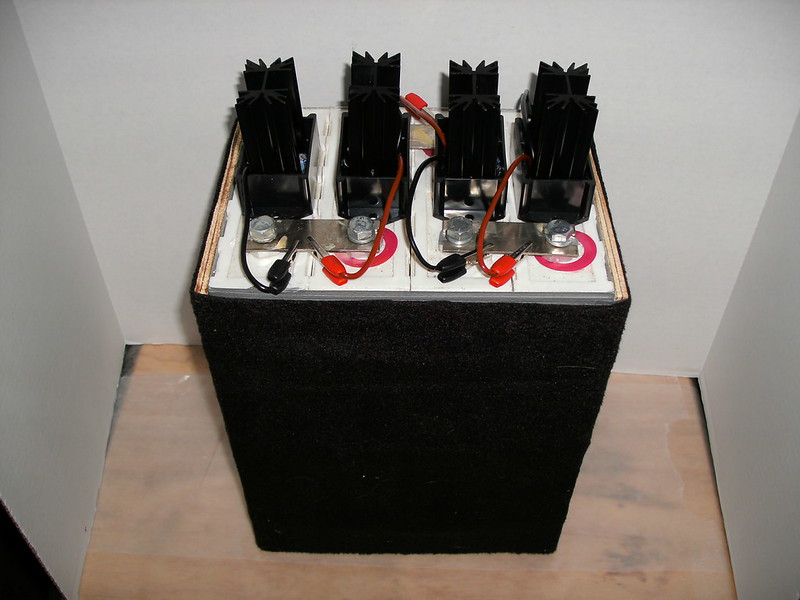

Етап 3: Збірка та підключення BMS

Після балансування розберіть паралельне з’єднання і почніть збирати основну послідовну схему (наприклад, 16S).

Фізичне розміщення: Встановіть комірки в корпус, проклавши між ними ізолятори. Забезпечте стиснення збірки (наприклад, за допомогою шпильок та фанери по боках, якщо немає спеціального корпусу).
Встановлення шин: З’єднуйте комірки послідовно: плюс першої до мінуса другої, плюс другої до мінуса третьої і так далі. Використовуйте динамометричний ключ, щоб затягнути гайки із зусиллям, рекомендованим виробником (зазвичай 4-6 Нм). Поганий контакт — це ризик перегріву.
Підключення BMS: Це найвідповідальніший момент. BMS має балансувальні дроти, які підключаються до кожного “кроку” вашої батареї. Уважно дотримуйтесь схеми виробника BMS. Помилка тут може спалити плату управління.
- Спочатку підключіть балансувальний шлейф до комірок (не вставляючи його в саму BMS).
- Перевірте мультиметром напругу на кожному піні шлейфа — вона має зростати послідовно (3.2В, 6.4В, 9.6В…).
- Тільки переконавшись у правильності, підключайте шлейф до BMS.
Силові підключення: Під’єднайте силовий мінус батареї до входу BMS (B-), а вихід BMS (P- або C-) буде мінусом вашого готового акумулятора. Плюс береться напряму з останньої комірки.

Висновок та техніка безпеки

Розуміння того, як зібрати домашній акумулятор з елементів LiFePO4, дає вам величезну перевагу в створенні надійної системи резервного живлення. Ви отримуєте ремонтопридатний пристрій, який знаєте до останнього гвинтика.

Проте пам’ятайте про безпеку. Працюйте інструментом з ізольованими ручками, уникайте коротких замикань під час монтажу шин (одне незграбне рух гайковим ключем може наробити біди) і завжди використовуйте запобіжники (DC автомат) на виході готового акумулятора перед підключенням до інвертора.
